专业轨道式磁性制图板套装368DM+300DH
专业轨道式磁性制图板套装368DM+300DH动图说明
30年的磨砺，极尽细节之美！只为最高的精度要求、最便利的操作和最坚固耐用的品质！

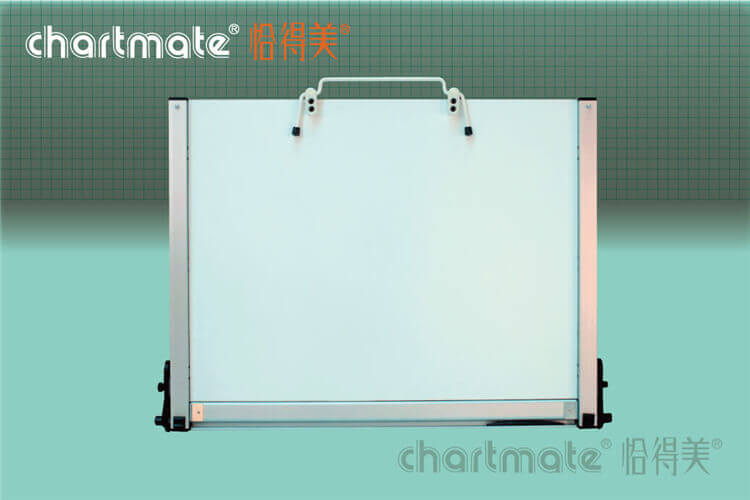

图板正面为磁性板，背面为防潮PVC，四边由硬质塑料密封，左侧印有水平基准线刻度，绘图更便利。

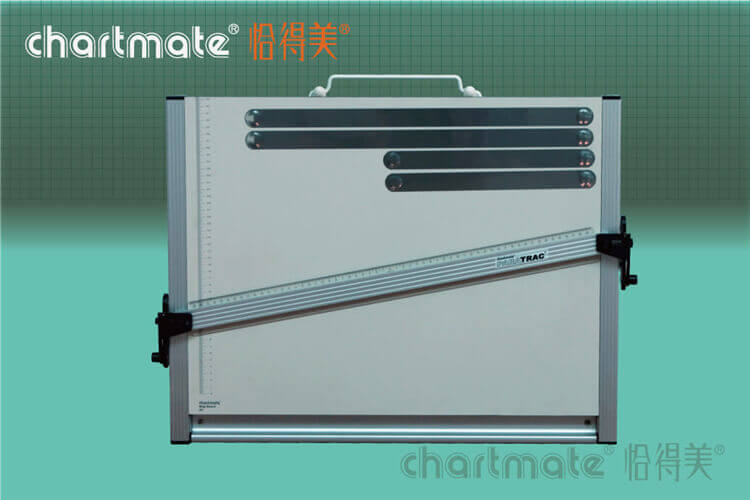

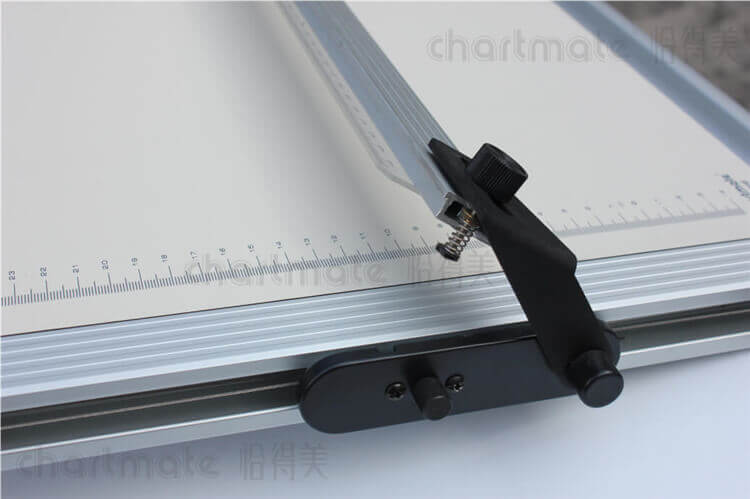

平行尺尺身可实现±15度的角度调整。

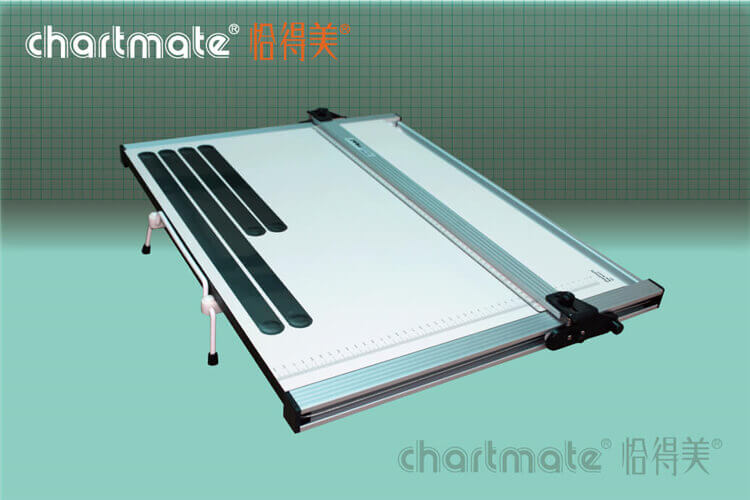

提放架立起即可形成约0~15°斜度的支撑架，配合嵌卡式防滑垫，可牢固嵌在桌缘，方便您用最舒服坐姿进行制图操作。

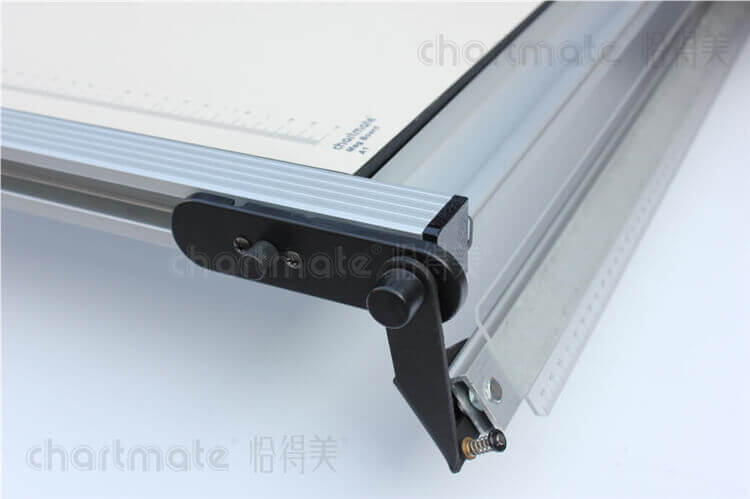

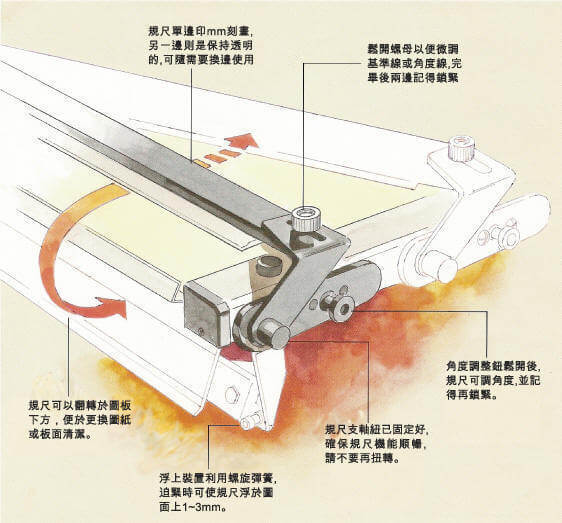

平行尺还可向上翻起，根据需要进行0~270度翻转。
需要时甚至可以翻转至桌面下方，方便放置、取下图纸和图板清洁。

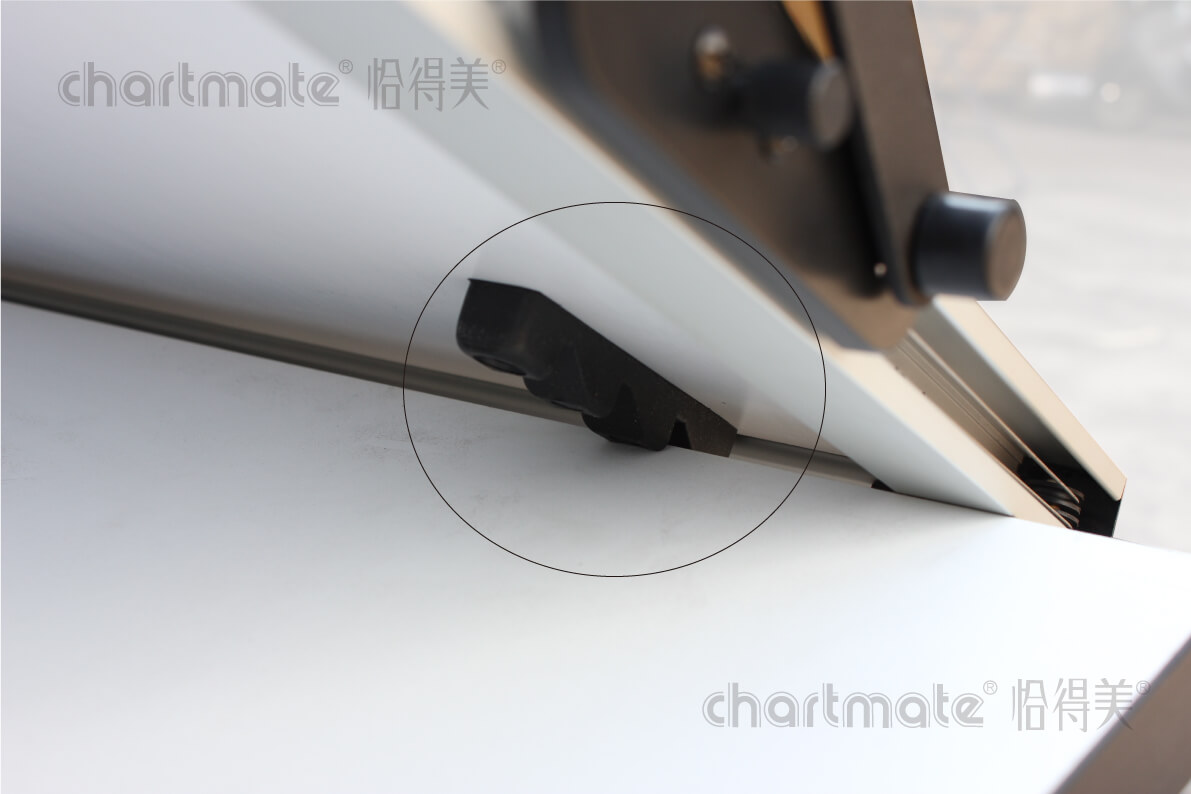

平行尺左侧安装有旋钮式刹车装置，方便固定平行尺。

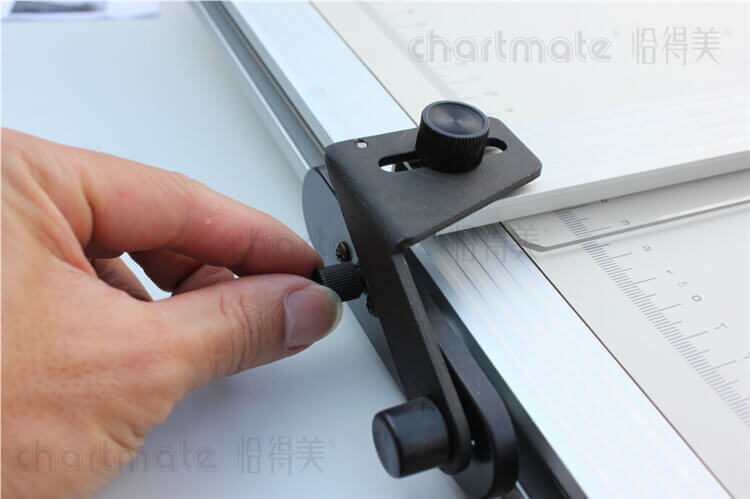

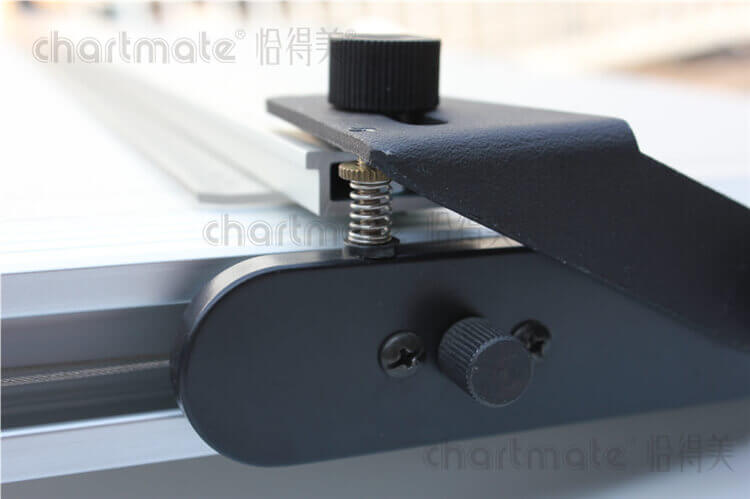

平行尺可根据需要，进行1~3mm的上下浮动调整。
提放架立起即可形成约0~15°斜度的支撑架，配合嵌卡式防滑垫，可牢固嵌在桌缘，方便您用最舒服坐姿进行制图操作。
产品详细规格说明：
一、平行尺
1、600mm/900mm亚克力尺身
2、尺缘有防渗墨加工并印有mm尺寸线
3、铝合金握把经阳极电镀
4、使用直径1m/m不锈钢钢索,滑动顺畅，配合双盖防尘精密轴承绘图更精准
4、使用旋钮式刹车装置
5、平行尺有角度调整装置，可进行±15度的角度调整
6、平行尺有浮动调整装置，可进行0~3mm的上浮调整
7、平行尺有翻转调整装置，可进行0~270度的翻转调整
二、磁性图板
1、图板尺寸A2加大：465*600mm/A1:600*900mm
2、图板厚度18mm以上
3、图板正面为磁性板，配合按压式压条，告别胶带对图纸的损伤
4、图板四边由硬质塑料密封
5、背面贴有PVC皮料具防潮功能
6、图板材质为木芯板，遇潮不变形、不膨胀
7、图板两侧轨道为铝合金材质
三、制图机头
1、一体成型透明压克力尺，短边为20cm，长边为25cm
2、双套L尺分为透明压克力水平尺及垂直尺各一，两边印有mm尺寸线
3、尺寸线凹入尺体0.3m/m的设计使尺寸线永不磨灭
4、金属滑座设有2个基准轮与2个强力弹簧轮嵌入手把，可稳定左右滑移
5、无缝隙合键设计，确保精度及讲究操作方便性
6、光标式角度标示，并有角度固定纽，易于操作
7、双套角度标示，适合任何人使用
8、最适合工科机械制图
四、其它配件
1、6条按压式压条

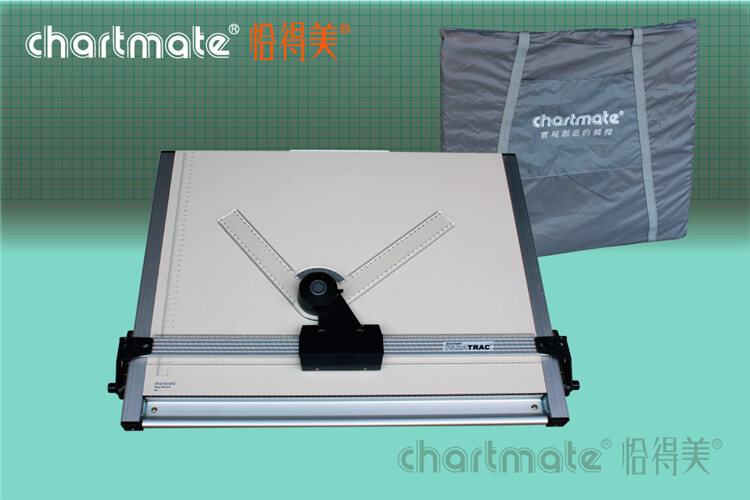

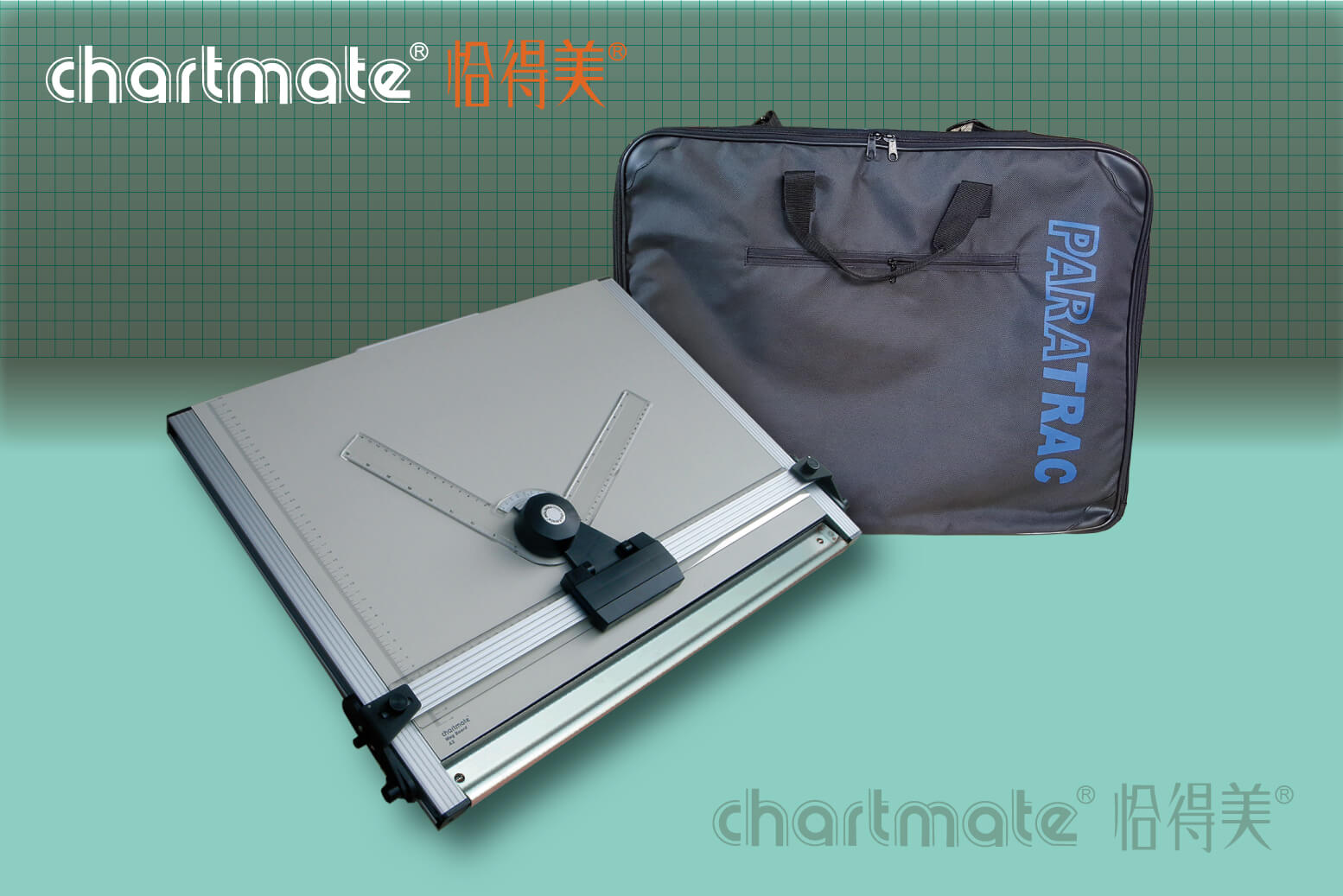

2、1个尼龙提袋（70D材质）
3、1个提放架（已安装）
4、2个止滑垫（已安装）
5、1个铝合金笔槽（已安装）
